BSD系列气动精小型调节阀，形小、体轻、准确、快速，它是综合了国内外成熟的设计技术、丰富的制造经验及国内外的先进结构基础上开发而在的，具有先进水平，符合IEC标准的新一代调节阀。
气动精小型调节阀是生产过程控制系统的执行器中用量很大和重要产品之一。本系列产品的BSDHP型气动精小型单座调节阀、BSDHM型气动精小型套简调节阀、BSDHN型气动精小型双座调节阀又是其中可供用户选用的量大面广的通用产品之一，它适用于一般流体介质和工艺条件的过程控制系统。
BSD系列气动精小型调节阀除具备气动仪表的共同性优点外，还具有可靠的动作特性，准确的流量特性，宽大的可调范围，稳定的操作，甚小的泄漏率，是本系列产品的突出的地方。因此，以上述优点将在各部门的广泛应用中取得高质量的控制效果。

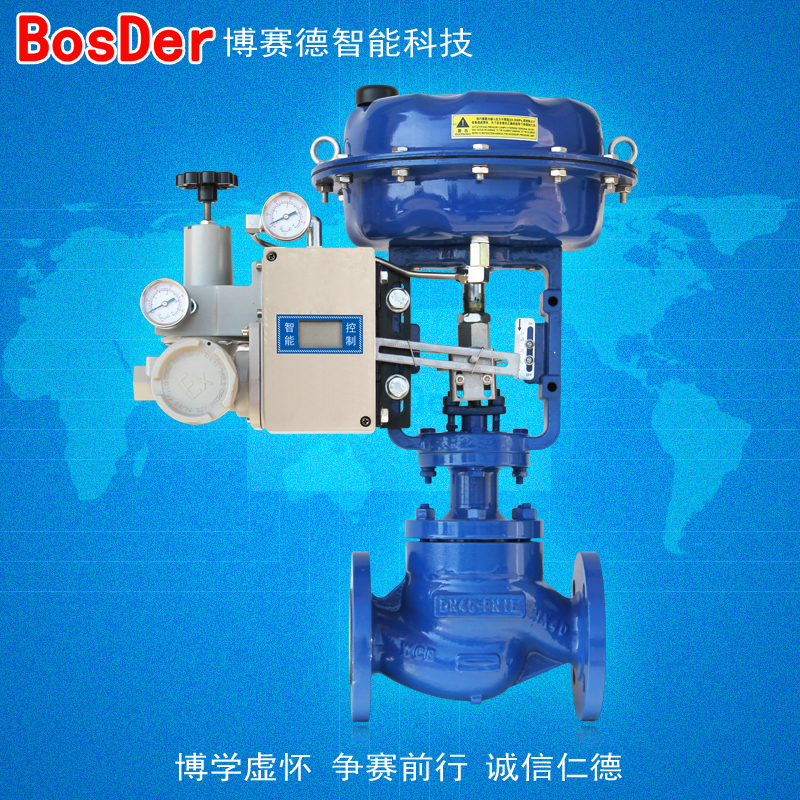

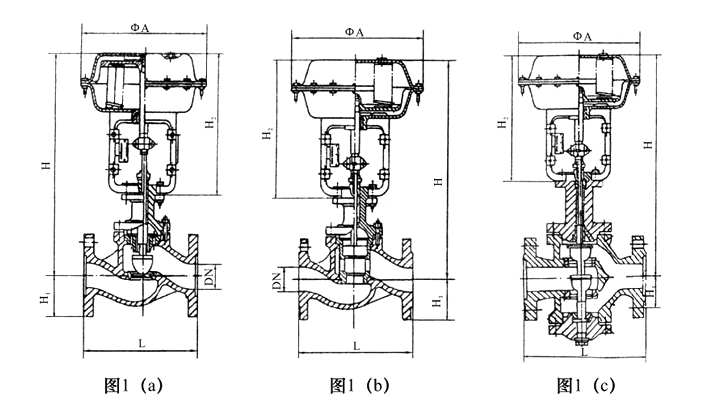

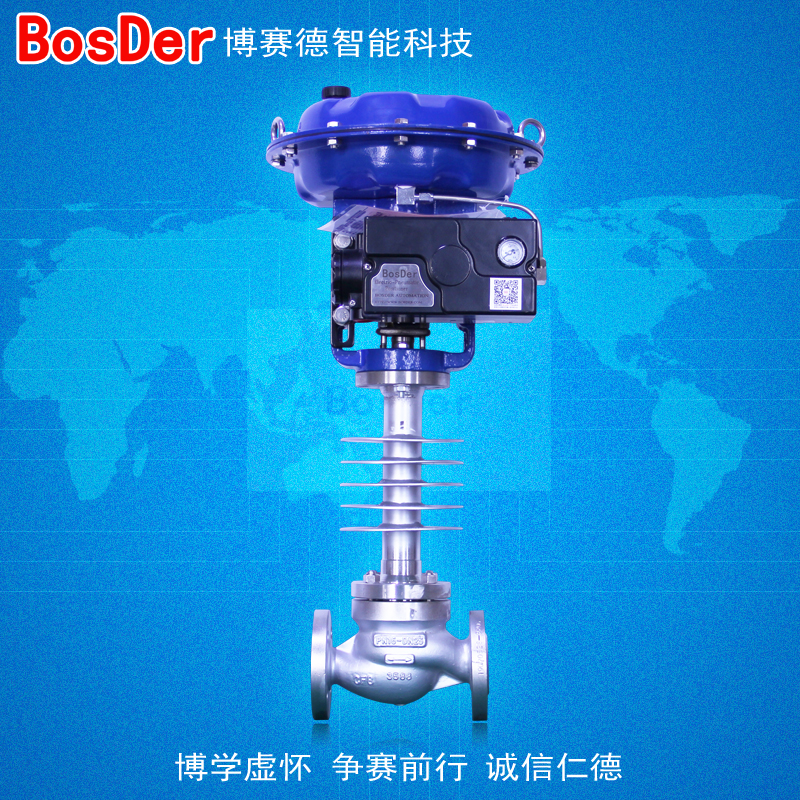

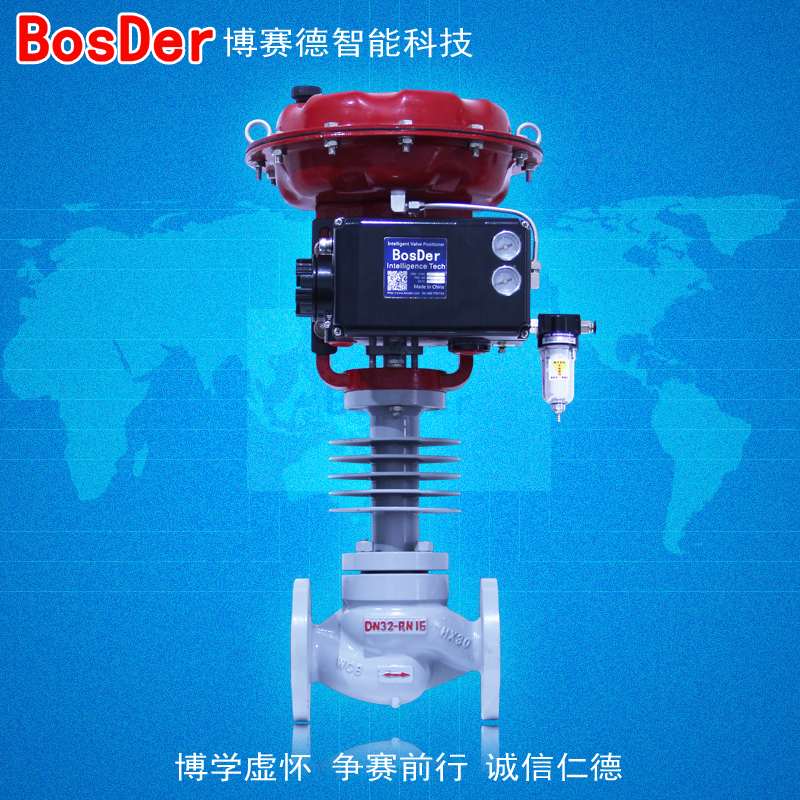

BSDHP型气动精小型单座调节阀由ZHA(B)型气动多弹簧薄膜执行机构和VJP型低流阻直通单座阀组成。见图1(a)
BSDHM型气动精小型套筒调节阀由ZHA(B)型气动多弹簧薄膜执行结构和VJM型低流阻套筒阀组成。见图1(b)
BSDHN型气动精小型双座调节阀由ZHA(B)型气动多弹簧薄膜执行结构和VIN型双座阀组成。见图1(c)
外来的气动信号压力输入膜室后，此压力作用在膜片上产生推力，压缩弹组，使推杆移动而带动阀杆使阀芯开关，直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。依照上述原理，阀芯的行程大小与输入信号的大小形成一定的比例关系
气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。当信号压力增加时，推杆往伸出膜室的方向动作的执行机构为正作用式，型号为ZHA型。当信号压力增加时，推杆往退进膜室的方向动作和执行机构为反作用式，型号为ZHB型。它们分别如图1(a)和图1(b)中的执行机构所示。
气动精小型调节阀按照开关方式的不同可分为气关式和气开式两种。气关式阀由正作用执行机构和阀构成，当输入信号压力由下限值改变为上限值时，阀从全开到全关。气开式阀由反作用执行机构和阀构成，当输入信号压力由下限值改变为上限值时，阀从全关到全开。它们分别如图1(a)、1(b)、1(c)所示。

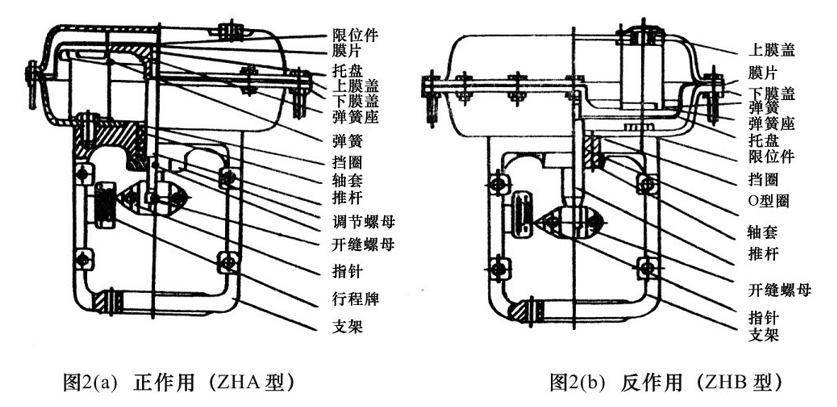

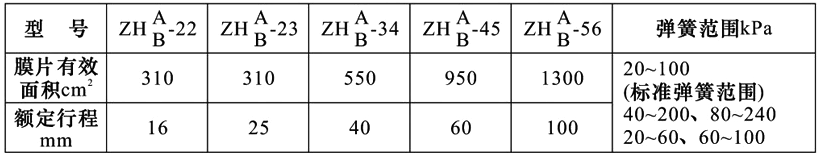

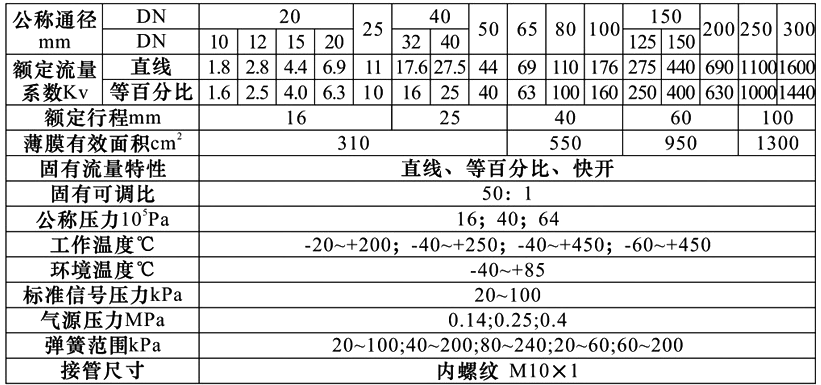

气动多弹簧薄膜执行机构高度低、重量轻、装校简便。它由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。膜片为较深的盆形，有效面积变化小，并采用优质橡胶，在-40℃至+85℃温度下使用，操作如常。压缩弹簧采用多根组合的形式，以减少高度。推杆的导向表面精细加工，提高硬度和降低粗糙度，达到减小回差和增加密封性的效果。反作用式执行机构采用O型密封圈型式，与推杆、轴套配合，结构简单，密封可靠，通过正确的设计和精确的加工，本机构省去了压缩弹的调节结构，可一次装成，减少调正的麻烦。见图2。
低流阻直通单座阀、套简阀、双座阀，结构简单紧凑，并具有相当大的流量系数。单座阀和套筒阀采用了直通单座无底盖顶导向结构的阀体型式，体积小、重量轻、流道设计流畅，具有高效的特点。阀体和配管的连接型式采用平面、凸面和凹面法兰，适应不同的公称压力。阀盖分普通型和中温型两种形式，用于不同的工作温度。单座阀阀芯型式为上导向柱塞型。套简阀芯为圆柱型，由套筒的内圆导向，套筒经精密加工开出一定特性的窗孔，双座阀阀芯型式为上、下导向柱塞型。它们均具有准确的流量特性，符合IEC标准和国家标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料，根据现场使用要求还可选用柔性石墨等特种填料。

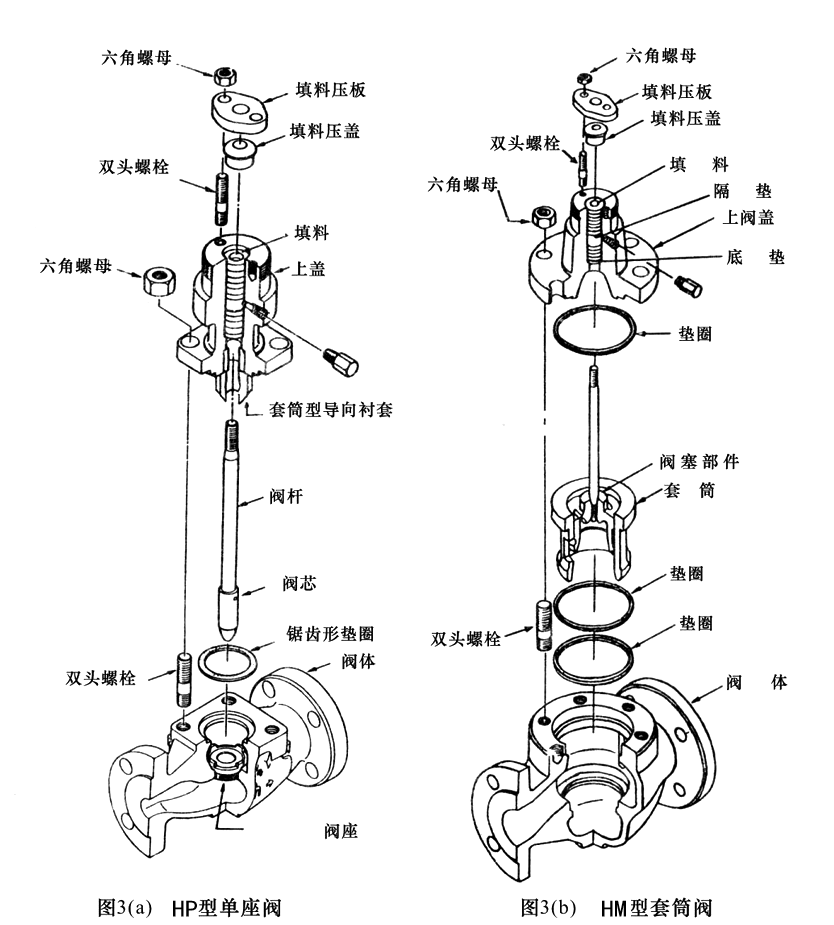

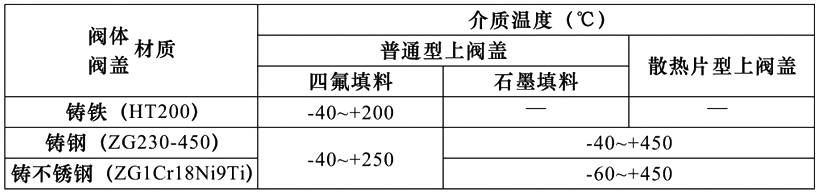

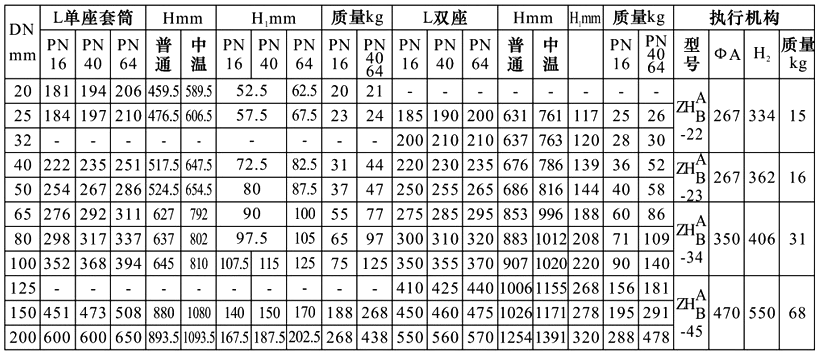

单座阀主要由阀体、阀盖、阀芯、阀座、阀杆、填料、压板等零件组成，套简阀主要由阀体、阀盖、套筒、阀塞、阀杆、填料、压板等组成，双座阀主要由阀体、阀盖阀芯、阀座、阀杆、填料、压板、村套等组成。上阀盖设有填料室，内装聚四氟乙烯填料(或高温填料)，见图3。

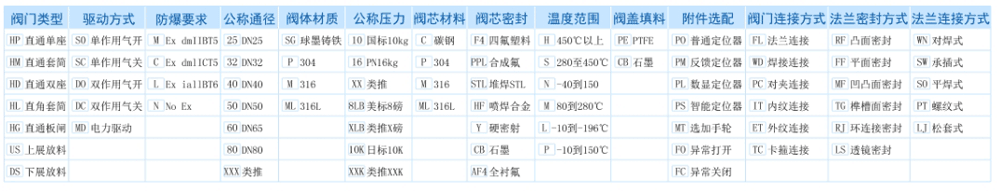

阀体、阀座、套筒、阀塞、阀杆均用1Cr18Ni9Ti不锈钢制作。为了提高使用寿命根据用户需要，阀芯与阀座、套筒与阀塞的密封面处可堆焊Co、Cr、W硬质合金，若采用聚四氟乙烯或橡胶较密封形式，可达到较好的密封。为了满足各种耐蚀要求，还可采用哈氏B合金、哈氏C合金、蒙乃乐合金、316L不锈钢、钛材等制造。
