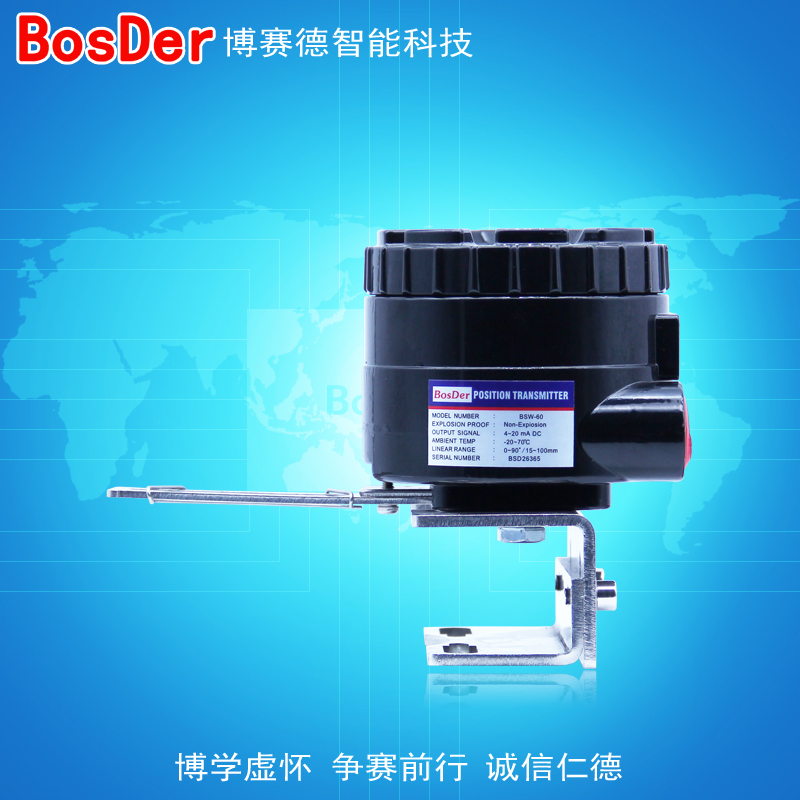

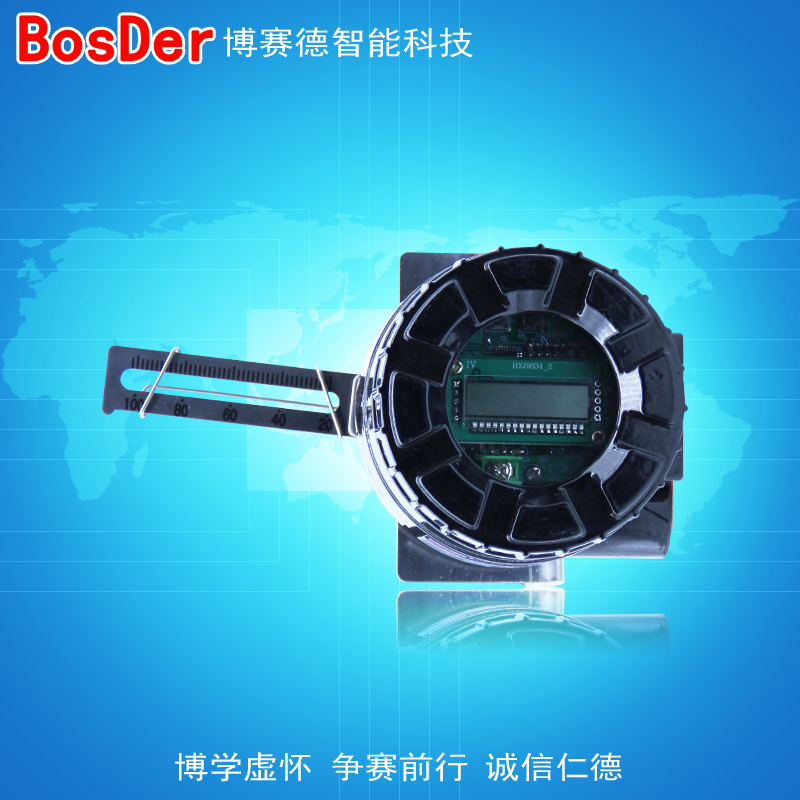

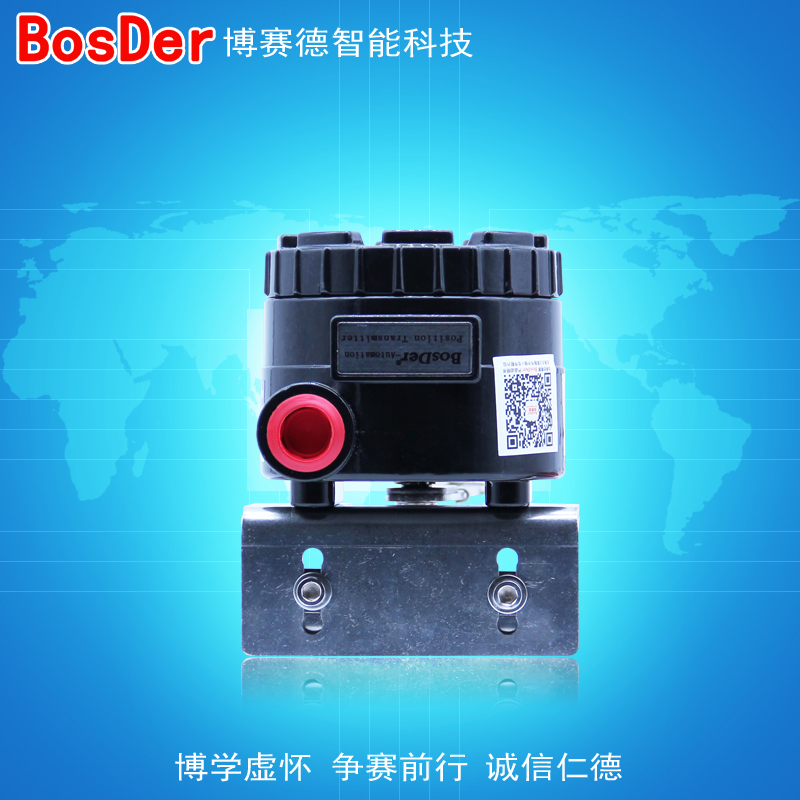

Transmiter Posisi Katup BSW-60

Kategori:

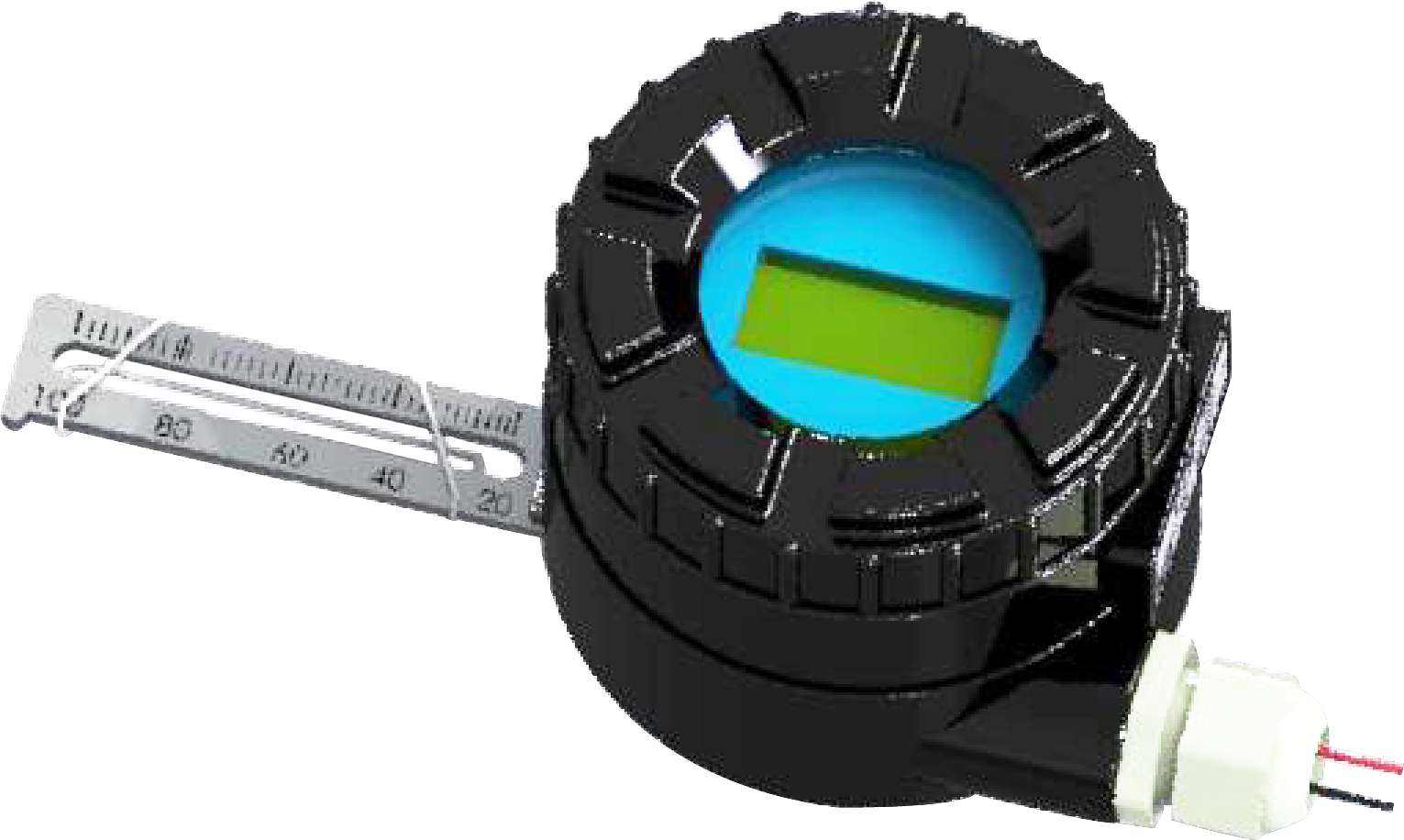

Gambaran Umum Produk

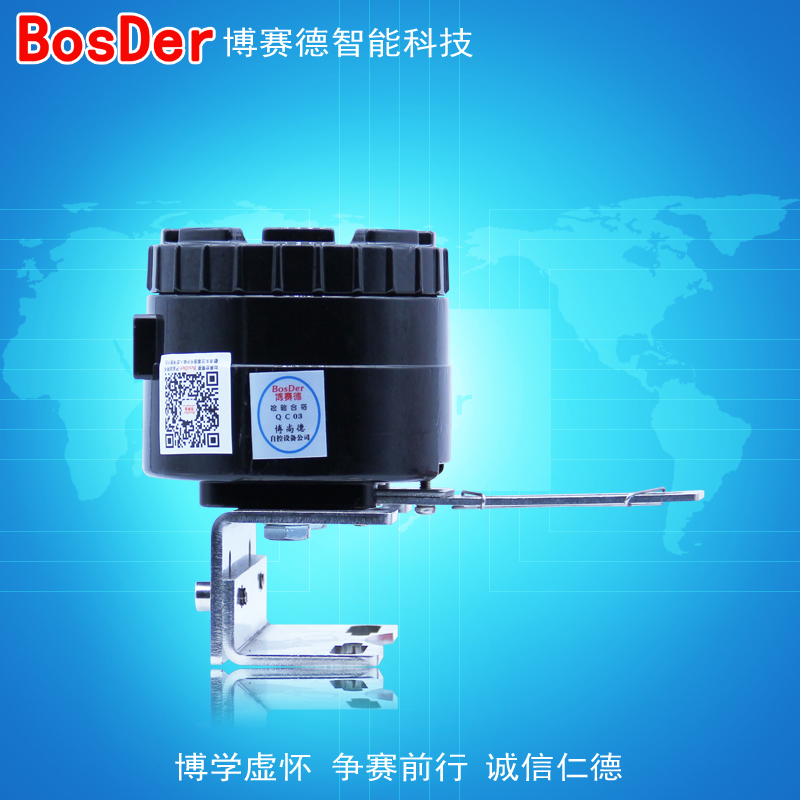

Transmiter posisi katup BSW-60 dapat mengubah derajat pembukaan katup dan peralatan sejenisnya menjadi sinyal arus searah 4–20 mA, yang dapat digunakan oleh peralatan pengukuran lainnya. Produk ini dibuat menggunakan komponen impor dan memiliki keunggulan seperti struktur yang sederhana dan andal, akurasi konversi yang tinggi, serta masa pakai yang lama.
Hal-hal yang Perlu Diperhatikan
Perhatian Demi keselamatan teknisi pemasangan, produk, dan sistem, harap patuhi ketentuan keselamatan yang tercantum dalam buku petunjuk ini saat memasang atau melakukan pengujian produk ini.
Modifikasi atau perbaikan yang tidak tepat terhadap produk ini dapat menyebabkan kerusakan. Jika Anda memerlukan perbaikan atau modifikasi terhadap produk ini, silakan hubungi pabrik kami.

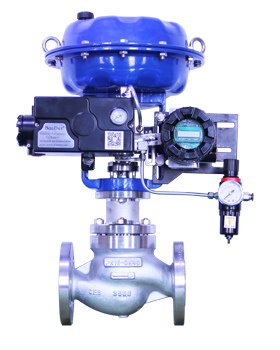

Produk ini merupakan aksesori katup pengatur; saat mengoperasikannya, harap patuhi juga petunjuk penggunaan katup pengatur yang bersangkutan.
● Selama pengangkutan, pemasangan, dan penggunaan, harap ditangani dengan hati-hati. Getaran dan benturan yang terlalu kuat dapat merusak produk.
● Jangan gunakan produk ini melebihi batas yang ditentukan dalam spesifikasi teknisnya.
● Saat menyimpan produk, jangan biarkan produk terpapar suhu tinggi dan kelembapan tinggi dalam waktu lama. Saat digunakan, pastikan penutupnya terpasang dengan rapat agar air hujan tidak masuk ke bagian dalam produk.
Masa Garansi
Masa garansi produk berlaku sesuai dengan jangka waktu yang tercantum dalam pesanan pembelian.

Spesifikasi dan Kinerja

Spesifikasi Teknis
Proyek BSW-60L BSW-60R
Tegangan sinyal umpan balik DC 24 V ±15 %
Sinyal umpan balik 4–20 mA DC (sistem dua kabel)
Impedansi Maks. 300 Ω
Ukuran konektor catu daya PF1/2 (G1/2)
Tingkat Perlindungan IP66
Tingkat Ketahanan Ledakan dan Nomor Sertifikat NEPSI: ExdIIBT6 Gb
Jadwal Perjalanan 16–100 mm 20–90°
Lingkungan
Suhu		 Suhu kerja Tipe standar: -20 hingga 70 °C (di bawah -20 °C)
(Tidak ditampilkan)
Suhu tahan ledakan -20 hingga 60 °C
Akurasi tampilan 0.1%
Bahan Aluminium cor
Berat 0,84 kg

Pemasangan dan Pengujian

Pemasangan dan Pengujian
Sambungan mekanis
I. Pemasangan batang penyeimbang

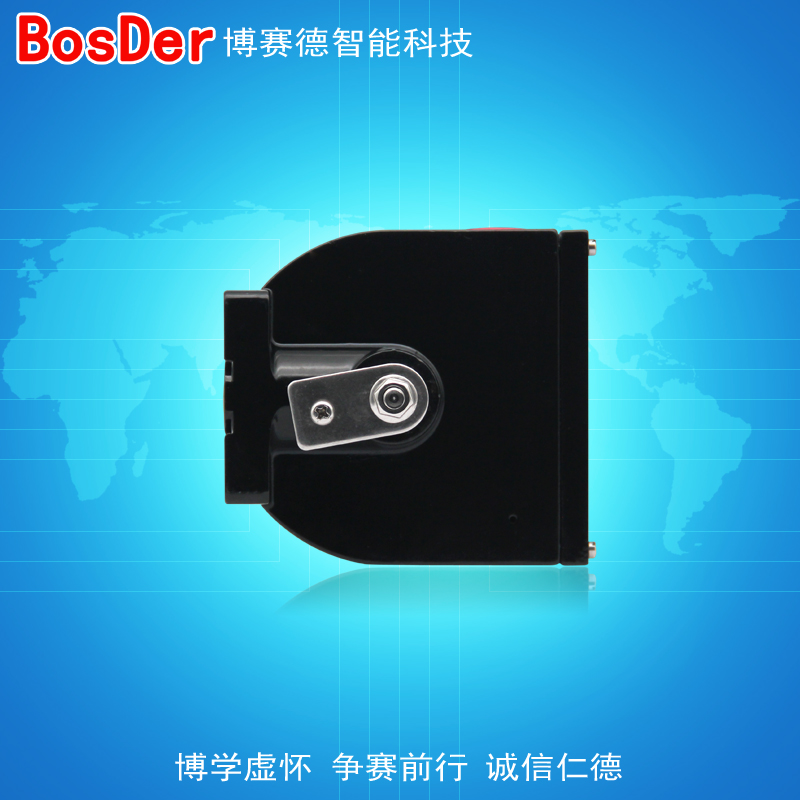

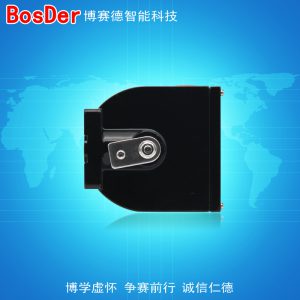

1. Pasang batang penghubung ke poros bagian bawah transmiter, perhatikan arah porosnya.

2. Kencangkan kunci menggunakan kunci pas terbuka 10 mm
II. Pemasangan pada aktuator gerak linier

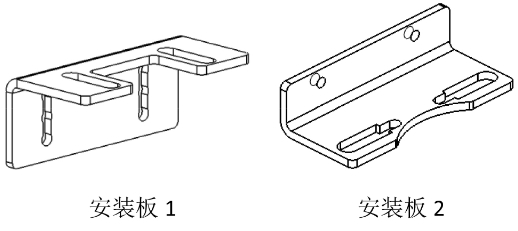

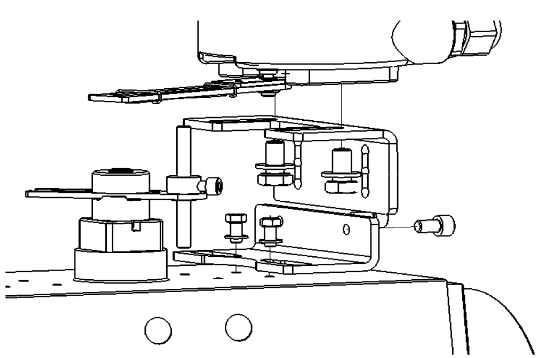

Pasang pelat pemasangan universal ke transmiter.
1. Gunakan 2 baut hexagonal dalam M6 untuk mengencangkan pelat pemasangan 1 dan 2; setelah dipasang pada aktuator, sesuaikan ketinggiannya terlebih dahulu sebelum mengencangkannya.

2. Pasang pelat pemasangan ke badan transmiter menggunakan 2 buah sekrup M8, namun jangan kencangkan sekrup tersebut untuk saat ini.

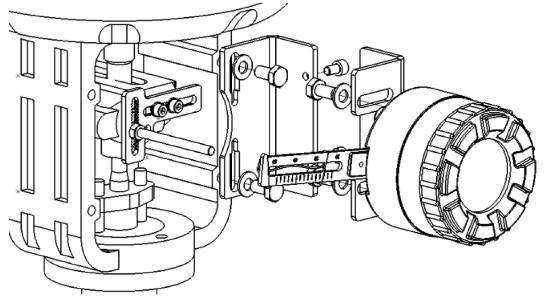

Dipasang pada aktuator gerak linier
Pilih sekrup yang sesuai berdasarkan ukuran lubang pemasangan pada aktuator untuk memasang transmiter di atas aktuator; setelah posisi vertikalnya disesuaikan, kencangkan sekrup pemasangan.
III. Memastikan Transmiter Terpasang pada Aktuator

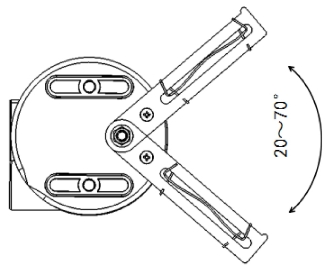

1. Buka aktuator sepenuhnya, amati amplitudo ayunan batang umpan balik transmiter, lalu sesuaikan amplitudo ayunan batang umpan balik tersebut dengan mengubah posisi transmiter relatif terhadap pelat pemasangan 1, sehingga amplitudo ayunan batang umpan balik berada dalam kisaran 20–70°. (Semakin dekat transmiter ke aktuator, semakin besar amplitudo ayunannya.)

2. Sesuaikan bukaan aktuator ke posisi 50%, lalu sesuaikan posisi atas-bawah pelat pemasangan 2 agar pelat umpan balik berada dalam posisi horizontal.

3. Kencangkan sekrup pengencang, lalu pasang pelat pemasangan dengan kokoh pada aktuator.

4. Gerakkan transmiter secara horizontal hingga batang pengatur umpan balik sejajar dengan skala pada papan umpan balik.

5. Kencangkan sekrup pengikat antara pelat pemasangan 1 dan transmiter untuk menyelesaikan pemasangan.

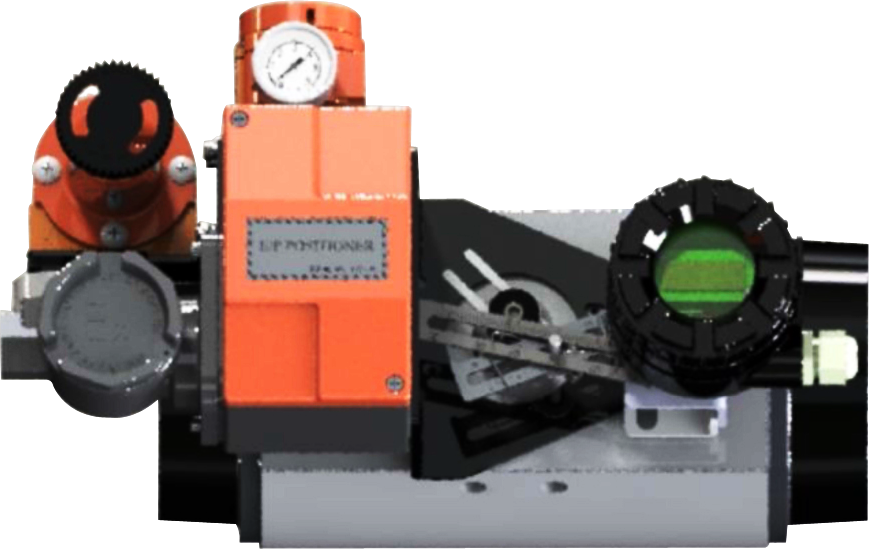

IV. Pemasangan pada aktuator sudut
1. Pasang pelat pemasangan 2 ke aktuator menggunakan dua sekrup M5, lalu kencangkan sekrup tersebut.

2. Pasang tuas pengatur sudut pada aktuator, lalu sesuaikan ketinggian tuas tersebut hingga sesuai.

3. Kencangkan transmitter yang telah dilengkapi batang umpan balik ke pelat pemasangan sudut dengan dua sekrup M8, sekaligus masukkan batang umpan balik ke dalam alur di tengah pelat umpan balik.

4. Perhatikan tuas pemindah gigi dengan saksama, agar tuas tersebut dapat meluncur dengan lancar di dalam alur batang umpan balik tanpa menyentuh bagian bawah transmiter atau aktuator. Jika sudut ayunan pelat umpan balik transmitter melebihi 90°, kendurkan baut yang menghubungkan transmitter dengan pelat pemasangan 1 agar transmitter menjauh dari pusat aktuator; jika sudut ayunannya terlalu kecil, lakukan sebaliknya.

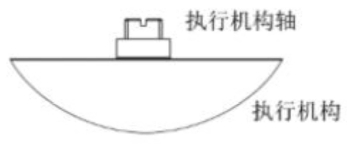

5. Tinggi tonjolan poros aktuator bervariasi; hal ini dapat disesuaikan dengan mengatur jarak antara pelat pemasangan 1 dan 2 atau ketinggian batang penahan.

6. Kencangkan semua sekrup pemasangan.
Sambungan Listrik
Hal-hal yang Perlu Diperhatikan
Perhatian Tegangan kerja nominal transmiter adalah 24 V, sedangkan tegangan kerja maksimumnya adalah 26 V. Jika beroperasi dalam waktu lama pada tegangan yang melebihi tegangan nominal, modul akan mengaktifkan perlindungan kelebihan beban atau mengalami korsleting.
Koneksi sinyal umpan balik

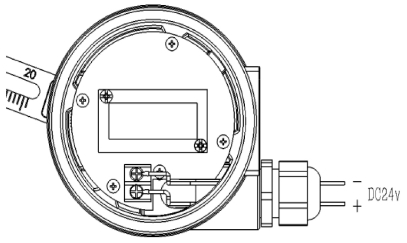

Terminal penghubung pada papan sirkuit transmiter tidak memiliki polaritas positif dan negatif; sambungkan kedua kabel sirkuit umpan balik masing-masing ke terminal penghubung tersebut.
Penyesuaian Sinyal Umpan Balik
1. Pertama-tama, sambungkan rangkaian sinyal umpan balik dengan benar.

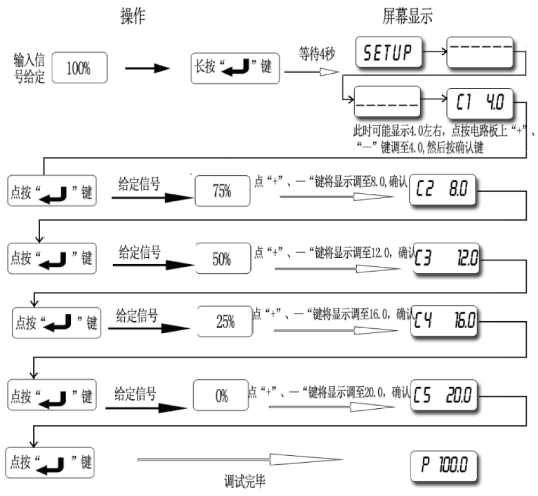

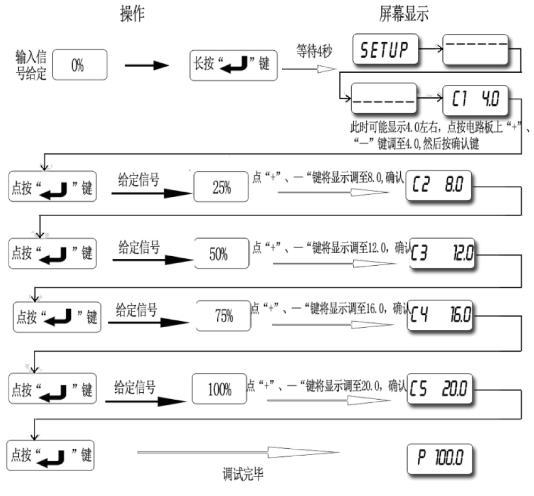

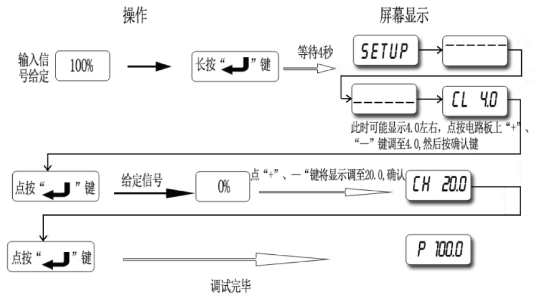

2. Selanjutnya, sesuaikan sinyal umpan balik dengan mengikuti langkah-langkah berikut. (1) Jika aktuatornya adalah katup inkremental (4–8–12–16–20 mA), atur sakelar “SW” di sebelah kanan layar transmitter ke posisi “5”

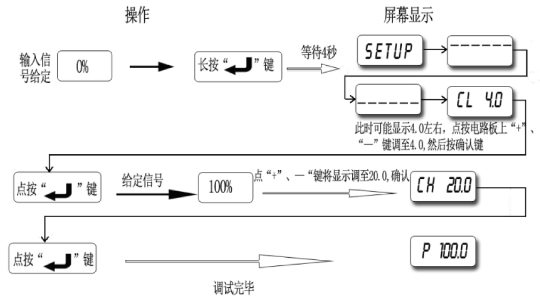

(2) Aktuator berupa katup on-off (4–20 mA); geser sakelar “SW” di sebelah kanan layar transmitter ke posisi “2”
(3) Apabila sinyal keluaran harus berlawanan dengan sinyal masukan, dan aktuatornya adalah katup inkremental (4–8–12–16–20 mA), atur sakelar “SW” di sebelah kanan layar transmitter ke posisi “5”
(4) Apabila diperlukan sinyal keluaran yang berlawanan dengan sinyal masukan, dan aktuator berupa katup on-off (4–20 mA), geser sakelar “SW” di sebelah kanan layar transmitter ke posisi “2”

Pemecahan Masalah Umum
Transmiter posisi katup tidak berfungsi atau layar LCD menampilkan pesan "Error" Periksa apakah batang pengatur sudah kendur
Periksa apakah roda gigi potensio longgar atau tidak
Periksa apakah gerakan katup selaras dengan sinyal
Apakah berada dalam rentang sudut perubahan yang diizinkan oleh transmiter (pergerakan harus ≥20°)?
Periksa apakah sambungan tahan ledakan tergenang air, karena air yang masuk dapat menyebabkan kerusakan pada papan sirkuit.

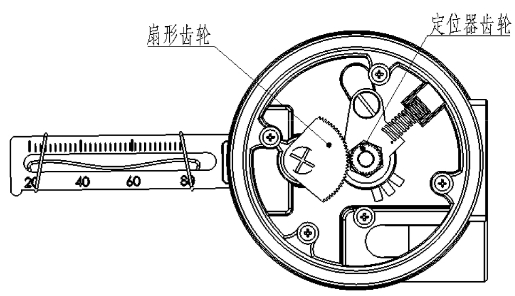

Buka katup hingga posisi 50%, lalu gunakan amperemeter untuk mengukur apakah nilai resistansi potensio berada dalam kisaran 4,5 kΩ—5,5 kΩ; jika melebihi kisaran tersebut, lepaskan kedua roda gigi, lalu putar roda gigi potensio untuk menyesuaikan titik pertautan antara roda gigi potensio dan roda gigi sektor.

Panduan Pemesanan

Kode Pesanan
BSW-60 □□
Bentuk Gerakan L Perjalanan lurus
R pergeseran sudut
Panduan Pemesanan
1. Nama, tipe
2. Lampiran
Jika Anda dapat memberikan data teknis dan informasi sistem kontrol otomatis yang lengkap, hal ini akan membantu Anda mendapatkan produk yang lebih tepat dan memuaskan.
