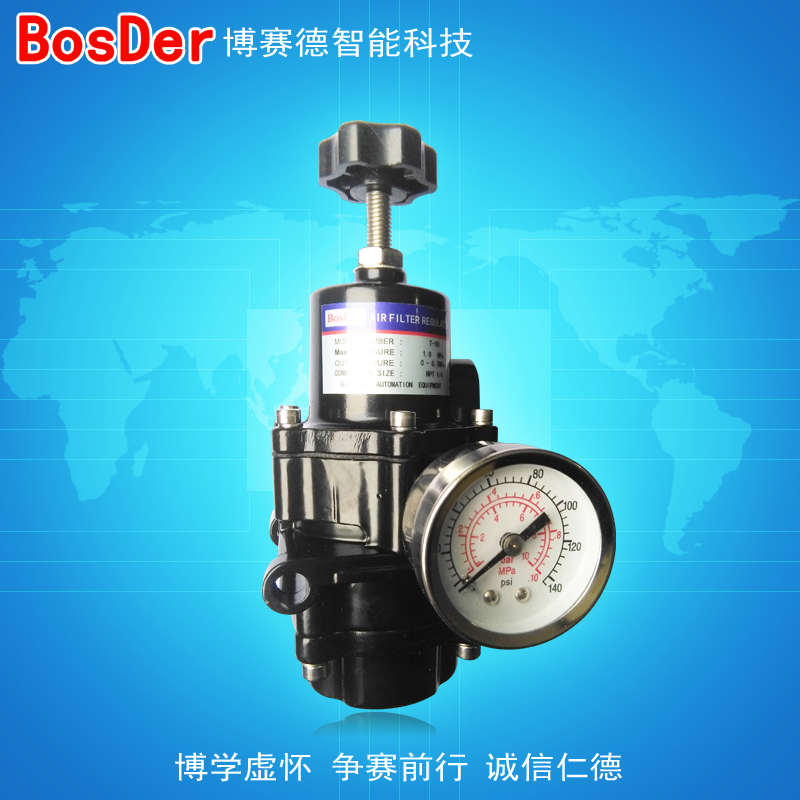

Воздушный фильтр-редуктор давления BSD-500

Категория:
Обзор
Воздушные фильтрующие редукционные клапаны серии BSW500 используются в пневматических регулирующих клапанах. Они принимают давление воздуха из магистрали, снижают его до заданного значения и подают стабилизированный воздух на позиционер или другие соответствующие устройства.
Особенности
1. Поддержание стабильного заданного давления
——поддерживает стабильное заданное давление и очень чувствителен к изменениям заданного давления
2. Повышена ударопрочность и коррозионная стойкость
——Корпус и оболочка изготовлены из алюминия, а их поверхность покрыта эпоксидной краской, что обеспечивает высокую коррозионную стойкость.
3. Функция фильтрации
——Встроенный фильтр с размером пор 5 микрометров полностью очищает воздух от посторонних веществ.
——Коагуляционные резервуары обладают большой вместимостью, удобны в обслуживании, а их дренажная система проста, что облегчает слив коагуляционной жидкости.
4. Облегчающее действие
——Если давление второго уровня превышает давление первого уровня, срабатывает функция сброса давления.
5. Большой расход
——Спроектировано таким образом, чтобы обеспечить достаточный расход.
6. Усиление конструкции диска
——Диск изготовлен из NBR, что обеспечивает его длительный срок службы.

Характеристики продукта

Технические характеристики
Технические характеристики BSW500
A B C
Размеры соединений PT (NPT) 1/4
Диапазон выходного давления (кгс/см2) 0~4.2 0~8.4 0~2.1
Максимальное входное давление 15 кгс/см2
Максимальная температура окружающей среды Максимум 70 °C
Материал 铝
Вес 0,7 кг

Эксплуатация и техническое обслуживание

Способ применения
1. Перед подачей воздуха в воздушный фильтр-редуктор необходимо полностью повернуть регулировочный винт против часовой стрелки до тех пор, пока на пружину не будет оказываться никакого давления.
2. Установите манометр на патрубке манометра или на выходе вторичного давления.
3. Заглушите выпускной патрубок и патрубок манометра, после чего подайте давление один раз.
4. Следите за показаниями манометра, установленного на выходе, и медленно поворачивайте регулировочный винт по часовой стрелке — при этом вторичное давление начнет повышаться.
5. Когда давление во вторичном контуре достигнет требуемого значения, поворачивайте стопорную гайку до тех пор, пока регулировочный винт не перестанет вращаться.
Меры предосторожности при использовании
1. Следует использовать при том условии, что рабочей средой является воздух.
2. При ударе изделие может перестать нормально функционировать, поэтому следует соблюдать осторожность при его установке и эксплуатации.
3. В зависимости от места эксплуатации необходимо периодически открывать сливную крышку и сливать скопившуюся жидкость.
4. Использовать воздух, не содержащий конденсата и посторонних веществ.
5. После установки давления затяните стопорную гайку, чтобы предотвратить вращение регулировочного винта.
Ремонт и послепродажное обслуживание
1. Слейте скопившуюся жидкость из фильтрующего картриджа.
Когда конденсат или посторонние вещества полностью заполнят резервуар, медленно откройте сливной кран, чтобы слить конденсат.
В этот момент необходимо отключить входное давление, подаваемое на воздушный фильтр-редуктор, так как при выбросе воздуха под высоким давлением существует опасность получения травм.
2. Очистите фильтрующий картридж.
① Однократное отключение давления.
② Медленно открутите сливной кран, чтобы слить конденсат.
③ С помощью соответствующего инструмента открутите 4 винта на фильтрующем картридже.
④ Отделите фильтрующий картридж от фильтрующей сетки.
⑤ Очистите фильтрующий картридж с помощью сжатого воздуха или подходящего инструмента и замените фильтрующую сетку.
⑥ Соберите устройство в обратном порядке разборки.
⑦ Затяните сливной винт.
3. При замене и установке внутренних деталей.

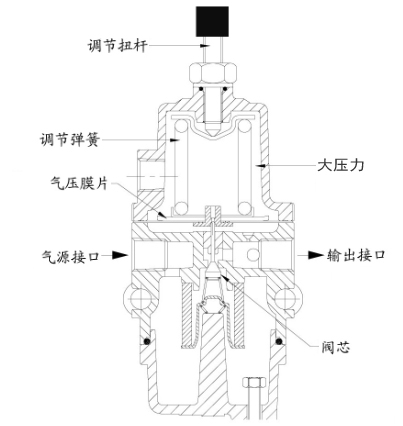

① Ознакомьтесь с чертежом сборки и определите расположение и названия внутренних деталей.
② После однократного нажатия зафиксируйте и отпустите регулировочный винт.
③ Ослабьте крепежные гайки фильтрующего картриджа.
④ Отвинтите винты на пружинном блоке.
⑤ Замена внутренних деталей.

Информация для заказчиков

Код заказа
BSW500
Модель Диапазон регулировки Типы соединений Манометр Температура окружающей среды
BSW500 A 0–4,2 кгс/см2 P PT1/4 O 无 1 Максимум 70 °C
B 0~8.4 kgf/cm2 N NPT 1/4 1 4 кгс/см2 2 Максимум 100 °C
C 0–2,1 кгс/см2 2 10 кгс/см2
Информация для заказчиков
1. Название, модель
2. Приложения
Предоставление подробных данных о технологическом процессе и системах автоматического управления поможет вам заказать более подходящий и удовлетворяющий вашим требованиям продукт.
